JetScreen! LT round

Direktbelichter für Rotationssiebe

Vorteile der JetScreen! LT round

Alle Standard Aufnahmeflansche verfügbar

Auflösung von 1'200 dpi oder 2'400 dpi

Siebbelichtung in weniger als 5 Minuten möglich

Maschinentyp

Max. Sieblänge

Maschinenabmessungen (L x B x H)

Gewicht

JetScreen! LT round 22

2'200 mm

(86.6 inch)

3'980 x 1'110 x 1'280 / 2'000 mm

(156.7 x 43.7 x 50.4 / 78.7 inch)

2'000 kg

(4'409 lb)

JetScreen! LT round 35

3'500 mm

(137.8 inch)

5'370 x 1'110 x 1'280 / 2'000 mm

(211.4 x 43.7 x 50.4 / 78.7 inch)

2'200 kg

(4'850 lb)

Merkmal

Spezifikation

Aufnahmeflansche

640 / 725 / 820 / 914 / 1'018 mm

Auflösung

1'200 dpi

Optionale Auflösung

2'400 dpi

Lasertyp

UV, 405 nm

Anzahl Laserdioden

16 / 32

Elektrischer Anschluss

3 x 400 V + N + PE / 50 - 60 Hz / 32 A

Druckluft

6 - 10 bar, 150 l/min

Stromverbrauch

ca. 0.5 kW

Umgebungsbedingungen

40 - 65 % Luftfeuchtigkeit bei 18 - 25 °C (64.4 - 77 °F)

Raumbedingungen

Gelblicht, Vibrationsfreier Fussboden

Hohe Leistungsreserven

Die Laserdioden haben eine hohe Leistungskapazität, wodurch ihre Energie an die Anforderungen jeder Emulsion angepasst werden kann. Es sind keine Hochgeschwindigkeits-CtS-Emulsionen erforderlich; jede Standard-Emulsion oder dicke Schicht kann von der JetScreen! LT round belichtet und ausgehärtet werden.

Modulares Design

Das Direktbelichtungssystem ist modular aufgebaut und kann auf die Anforderungen und Sonderwünsche des Kunden zugeschnitten werden. Die Standardkonfiguration umfasst einen 1'200 dpi Belichtungskopf mit 16 einzeln ansteuerbaren Laserdioden.

Siebbelichtung in weniger als 5 Minuten

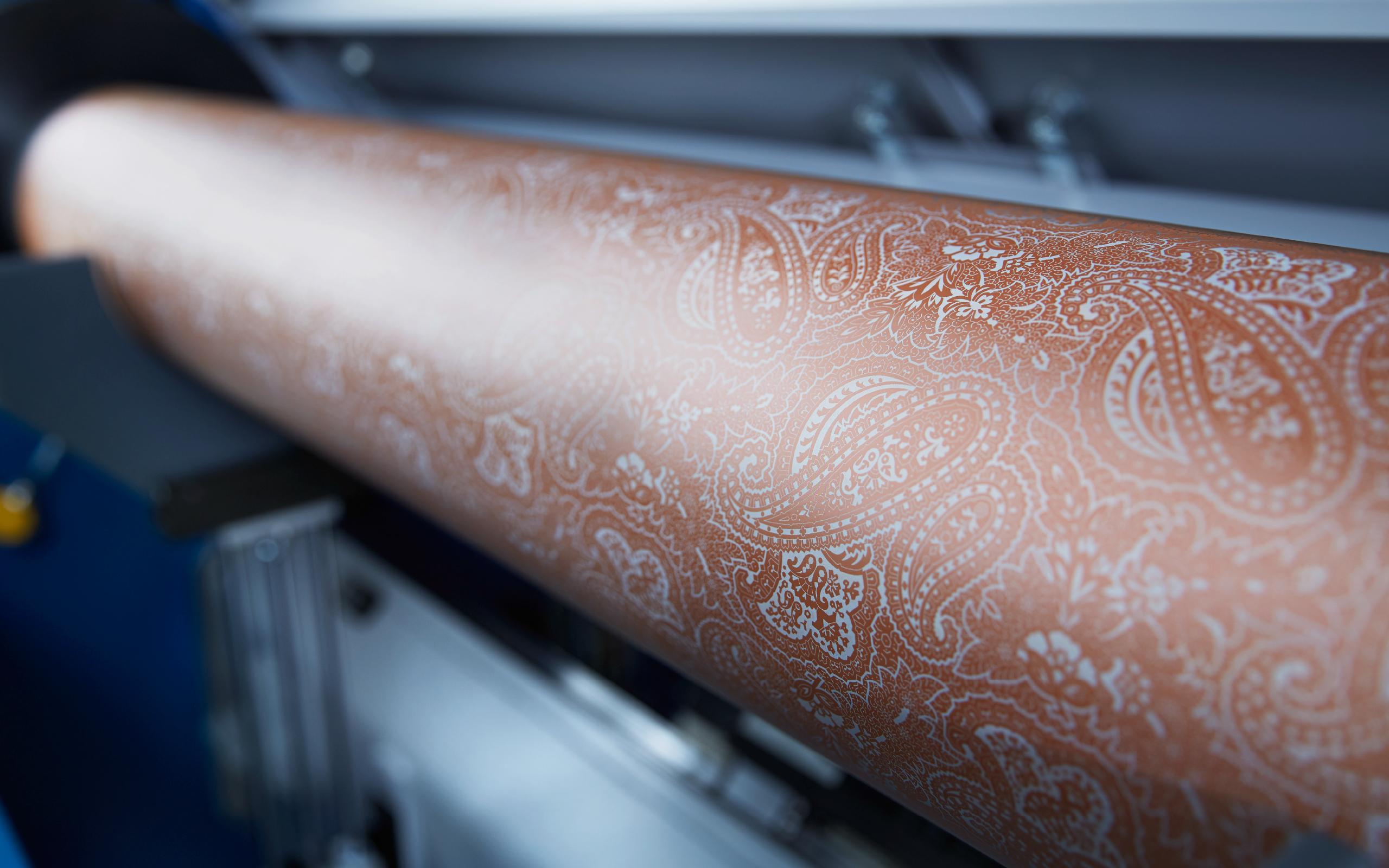

Je nach Konfiguration der Laserdiode belichtet die JetScreen! LT round ein beschichtetes Sieb mit Standardemulsion, einem Aufnahmeflansch von 640 mm und einer Länge von 2'200 mm in weniger als 5 Minuten.

Lüschers Laserdioden Technologie

Die fasergekoppelten Laserdioden arbeiten im Bereich von 405 nm und zeichnen sich durch eine extrem lange Lebensdauer von +20'000 Belichtungsstunden aus. Sie sind völlig wartungsfrei und benötigen kein aktives Kühlsystem.

Vollautomatische Kalibrierung

Vor jeder Belichtung prüft das System die Standardeinstellungen der Laserdioden in Bezug auf die zu belichtende Emulsion und überprüft und kalibriert die Laserdiode bei Bedarf automatisch. Dies garantiert eine gleichbleibende Qualität und eliminiert Belichtungsfehler.

Niedrigster Energieverbrauch

Die patentierte Laserdiodentechnologie von Lüscher gewährleistet einen minimalen Stromverbrauch von ca. 0.5 kW. Dies senkt die Kosten und führt zu niedrigeren Gesamtbetriebskosten. Dadurch wird eine umweltfreundliche Produktion für die Kunden gefördert.

Nahezu wartungsfrei

JetScreen! LT round benötigt keine Verbrauchsmaterialien wie MH-Lampen / UV-Lampen / LEDs oder DMD-Chips. Die Lüscher Wartungssoftware führt den Bediener durch die einfachen Wartungsaufgaben und garantiert hohe Zuverlässigkeit. JetScreen! LT round ist mit einem Anschluss für Remote Support Service ausgestattet, der über das Internet direkt mit unserem technischen Support verbunden werden kann.
