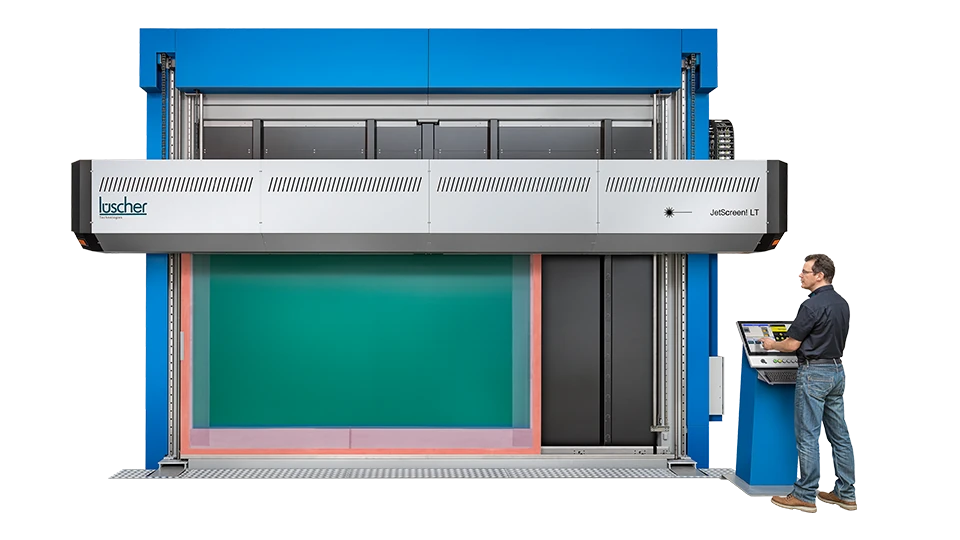

JetScreen! LT

Hightech Computer-to-Screen System mit UV Laserdioden für grosse Formate

Vorteile der JetScreen! LT

Lüscher Trioptic!-System

Auflösung 5'080 dpi optional verfügbar

Dynamischer Autofokus

Automatischer Schablonentransport (optional)

Keine Verbrauchsmaterialien

Integration in ein automatisches Inline-System möglich

Maschinentyp*

Max. Rahmenformat (L x B)

Max. Belichtungsfläche (L x B)

Maschinenabmessungen (L x B x H)

Gewicht

JetScreen! LT 17/15

1'700 x 1'500 mm

(66.9 x 59.1 inch)

1'700 x 1'440 mm

(66.9 x 56.7 inch)

3'400 x 1'720 x 2'780 mm

(133.9 x 67.7 x 109.4 inch)

2'850 kg

(6'283 lb)

JetScreen! LT 23/18

2'300 x 1'800 mm

(90.6 x 70.9 inch)

2'300 x 1'740 mm

(90.6 x 68.5 inch)

4'000 x 1'720 x 3'080 mm

(157.5 x 67.7 x 121.3 inch)

3'400 kg

(7'495 lb)

JetScreen! LT 31/15

3'100 x 1'500 mm

(122.1 x 59.1 inch)

3'100 x 1'440 mm

(122.1 x 56.7 inch)

4'800 x 1'715 x 2'775 mm

(189.0 x 67.5 x 109.3 inch)

3'500 kg

(7'716 lb)

JetScreen! LT 36/22

3'600 x 2'200 mm

(141.7 x 86.6 inch)

3'600 x 2'140 mm

(141.7 x 84.3 inch)

5'300 x 1'720 x 3'480 mm

(208.7 x 67.7 x 137.0 inch)

3'700 kg

(8'157 lb)

JetScreen! LT 41/27

4'100 x 2'700 mm

(161.4 x 106.3 inch)

4'100 x 2'640 mm

(161.4 x 103.9 inch)

6'000 x 1'720 x 3'880 mm

(236.2 x 67.7 x 152.8 inch)

4'500 kg

(9'920 lb)

JetScreen! LT 47/32

4'700 x 3'200 mm

(185.0 x 126.0 inch)

4'700 x 3'140 mm

(185.0 x 123.6 inch)

6'400 x 1'720 x 4'480 mm

(252.0 x 67.7 x 176.4 inch)

5'300 kg

(11'684 lb)

JetScreen! LT 55/32

5'500 x 3'200 mm

(216.5 x 126.0 inch)

5'500 x 3'140 mm

(216.5 x 123.6 inch)

7'200 x 1'720 x 4'480 mm

(283.5 x 67.7 x 176.4 inch)

6'000 kg

(13'227 lb)

*weitere Formate auf Anfrage

Merkmal

Spezifikation

Min. Rahmenformat (L x B)

Automatisch: 400 x 300 mm (15.7 x 11.8 inch)

Manuell: 400 x 400 mm (15.7 x 15.7 inch)

Mutterrahmen

Auf Anfrage

Integration in ein automatisches Inline-System

Auf Anfrage

Trioptic! Auflösung

635 / 1'270 / 2'540 dpi

Auflösung optional

5'080 dpi

Lasertyp

UV, 405 nm

Anzahl Laserdioden

64 / 80 / 96 / 112 / 128

Elektrischer Anschluss

3 x 400 V + N + PE / 50 - 60 Hz / 32 A

Druckluft

6 - 10 bar, 40 l/min

Stromverbrauch

ca. 2 kW

Umgebungsbedingungen

40 - 65 % Luftfeuchtigkeit bei 18 - 25 °C (64.4 - 77 °F)

Raumbedingungen

Gelblicht, Vibrationsfreier Fussboden

Hohe Leistungsreserve

Die Laserdioden haben eine hohe Leistungskapazität, wodurch ihre Energie an die Anforderungen jeder Emulsion angepasst werden kann. Es sind keine Hochgeschwindigkeits-CtS-Emulsionen erforderlich; jede Standard-Emulsion oder dicke Schicht kann von der JetScreen! LT belichtet und ausgehärtet werden.

Lüschers Trioptic!-System

Je nach den spezifischen Qualitätsanforderungen kann die gewünschte Auflösung auf Knopfdruck ausgewählt werden. Egal, ob es sich um 635, 1'270 oder 2'540 dpi handelt, die Auflösung steht in direktem Zusammenhang mit der Ausgabeleistung, sodass die JetScreen! LT stets innerhalb eines optimalen Bereichs von Qualität und Geschwindigkeit arbeitet. Auf Wunsch sind einige JetScreen! LT-Modelle mit einer Auflösung von bis zu 5'080 dpi erhältlich.

YouTube/Vimeo aktivieren

Durch das Aktivieren stimmen Sie der Datenschutzerklärung zur Nutzung von YouTube und Vimeo zu.

Inline-Verarbeitung

Optional kann die JetScreen! LT mit einem automatischen Schablonentransport ausgerüstet und in eine Inline-Anlage integriert werden.

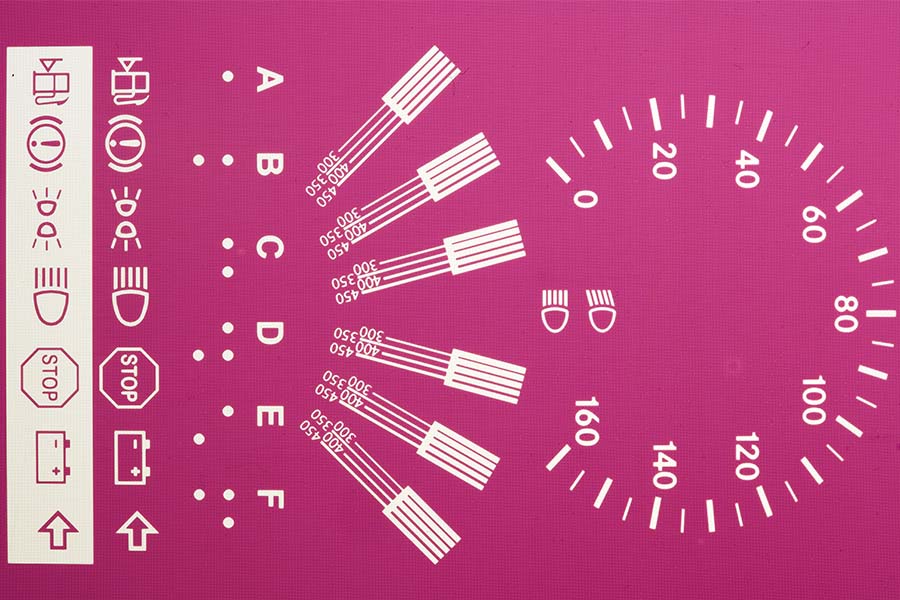

Höchste Belichtungsqualität

Mit der optionalen X!Tend-Software werden die physikalischen Grenzen des Siebdrucks überschritten: X!Tend ermöglicht die Belichtung feiner grafischen Elemente verglichen mit anderen standard Belichtungstechniken.

Lüschers Laserdioden Technologie

Die fasergekoppelten Laserdioden arbeiten im Bereich von 405 nm und zeichnen sich durch eine extrem lange Lebensdauer von +20'000 Belichtungsstunden aus. Sie sind völlig wartungsfrei und benötigen kein aktives Kühlsystem.

Vollautomatische Kalibrierung

Vor jeder Belichtung prüft das System die Standardeinstellungen der Laserdioden in Bezug auf die zu belichtende Emulsion und überprüft und kalibriert die Laserdiode bei Bedarf automatisch. Dies garantiert eine gleichbleibende Qualität und eliminiert Belichtungsfehler.

Niedrigster Energieverbrauch

Die patentierte Laserdiodentechnologie von Lüscher gewährleistet einen minimalen Stromverbrauch von ca. 2 kW. Dies senkt die Kosten und führt zu niedrigeren Gesamtbetriebskosten. Dadurch wird eine umweltfreundliche Produktion für die Kunden gefördert.

Nahezu wartungsfrei

JetScreen! LT benötigt keine Verbrauchsmaterialien wie Wachs, MH-Lampen / UV-Lampen / LEDs oder DMD-Chips. Die Lüscher Wartungssoftware führt den Bediener durch die einfachen Wartungsaufgaben und garantiert hohe Zuverlässigkeit. JetScreen! LT ist mit einem Anschluss für Remote Support Service ausgestattet, der über das Internet direkt mit unserem technischen Support verbunden werden kann.
