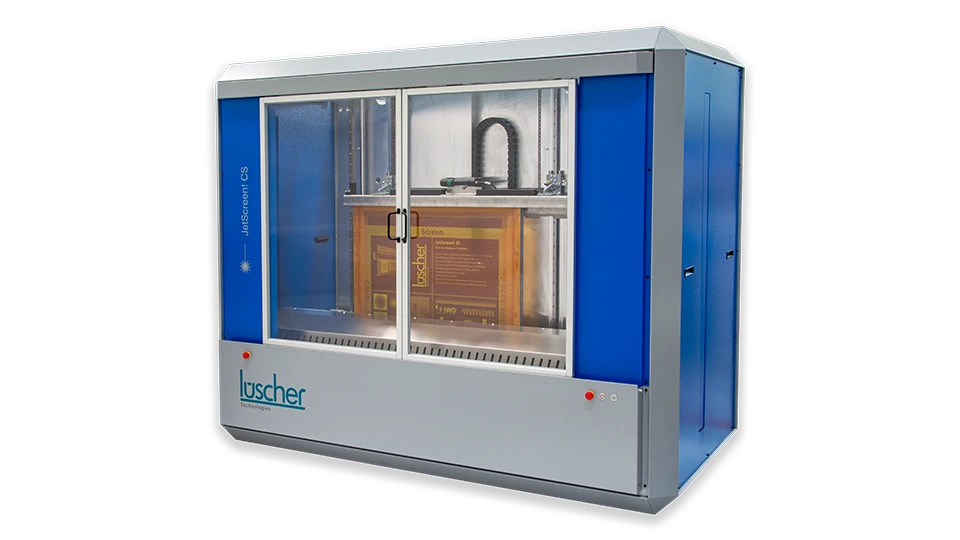

JetScreen! CS

Ultrakompakte CtS-Anlage für die High-End-Produktion von Siebdruckschablonen

Vorteile der JetScreen! CS

Lüscher Trioptic!-System

Dynamischer Autofokus

Integration in ein automatisches Inline-System möglich

Maschinentyp

Max. Rahmenformat (L x B)

Max. Belichtungsfläche (L x B)

Gewicht

JetScreen! CS

(Frontbeladung)

1'300 x 1'400 mm

(51.2 x 55.1 inch)

1'300 x 1'360 mm

(51.2 x 53.5 inch)

1'800 kg

(3'968 lb)

JetScreen! CS Inline

(Seitenbeladung und Frontbeladung)

1'300 x 1'450 mm

(51.2 x 57.1 inch)

1'300 x 1'410 mm

(51.2 x 55.5 inch)

1'850 kg

(4'078 lb)

Merkmal

Spezifikation

Maschinenabmessungen (L x B x H)

2’495 x 1’300 x 2’115 mm (98.2 x 51.2 x 83.3 inch)

Trioptic! Auflösung JetScreen! CSBasic

Trioptic! Auflösung JetScreen! CS

Trioptic! Auflösung JetScreen! CSPlus

1'270 dpi (umschaltbar auf 635 / 2'540 dpi)

2'540 dpi (umschaltbar auf 1'270 / 5'080 dpi)

5'080 dpi (umschaltbar auf 2'540 / 10'160 dpi)

Lüscher Be-/Entladesystem

Auf Anfrage

Integration in ein automatisches Inline-System

Auf Anfrage

Lasertyp

UV, 405nm

Anzahl Laserdioden

32 / 48 / 64 / 80 / 96 / 112 / 128

Elektrischer Anschluss

3 x 400 V + N + PE / 50 - 60 Hz / 32 A

Druckluft

6 - 10 bar, 10 l/min

Stromverbrauch

ca. 2 kW

Umgebungsbedingungen

40 - 65 % Luftfeuchtigkeit bei 18 - 25 °C

Raumbedingungen

Gelblicht, Vibrationsfreier Fussboden

Hohe Leistungsreserven

Die Laserdioden haben eine hohe Leistungskapazität, wodurch ihre Energie an die Anforderungen jeder Emulsion angepasst werden kann. Es sind keine Hochgeschwindigkeits-CtS-Emulsionen erforderlich; jede Standard-Emulsion oder dicke Schicht kann von der JetScreen! CS belichtet und ausgehärtet werden.

Lüschers Trioptic!-System

Je nach spezifischen Qualitätsanforderungen kann die gewünschte Auflösung per Tastendruck ausgewählt werden. Drei verschiedene Auflösungen stehen zur Verfügung, damit die JetScreen! CS immer in einem optimalen Qualitäts- und Geschwindigkeitsbereich arbeitet.

Inline-Verarbeitung

Als Option kann die JetScreen! CS in ein automatisches Inline-System integriert werden, zum Beispiel mit einem Lademagazin, Entwickler und Entlademagazin.

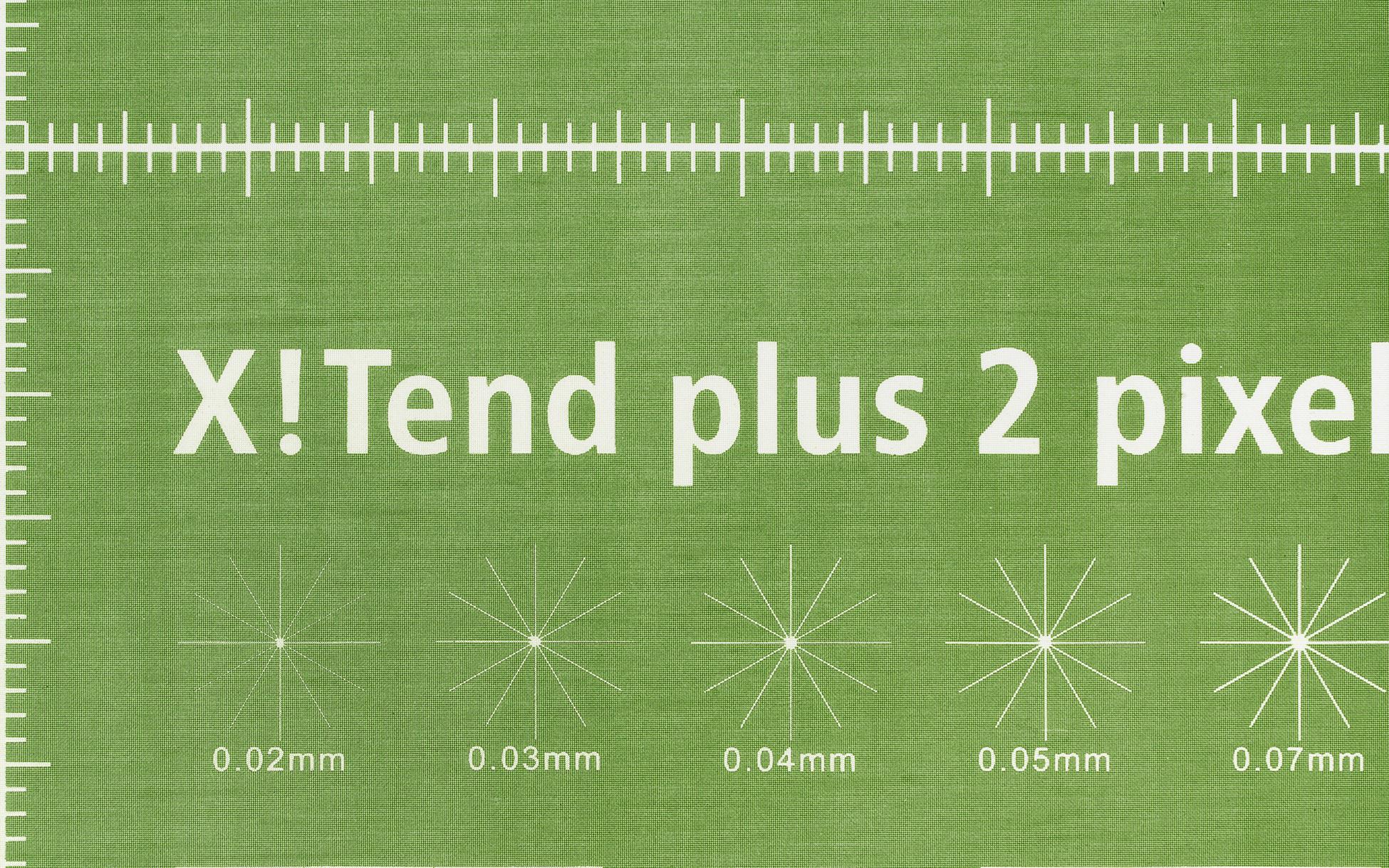

Höchste Belichtungsqualität

Die optionale Software X!Tend überwindet die physikalischen Grenzen des Siebdrucks: X!Tend ermöglicht die Belichtung von feineren grafischen Elementen als jede Standardbelichtungstechnik.

Lüschers Be- / Entladesystem

Die standardmässige manuelle Frontbeladung des Siebs kann durch die automatische Inline-Lüscher Be-/Entladeeinheit ergänzt werden.

Lüschers Laserdioden Technologie

Die fasergekoppelten Laserdioden arbeiten im Bereich von 405 nm und zeichnen sich durch eine extrem lange Lebensdauer von +20'000 Belichtungsstunden aus. Sie sind völlig wartungsfrei und benötigen kein aktives Kühlsystem.

Vollautomatische Kalibrierung

Vor jeder Belichtung prüft das System die Standardeinstellungen der Laserdioden in Bezug auf die zu belichtende Emulsion und überprüft und kalibriert die Laserdiode bei Bedarf automatisch. Dies garantiert eine gleichbleibende Qualität und eliminiert Belichtungsfehler.

Niedrigster Energieverbrauch

Die patentierte Laserdiodentechnologie von Lüscher gewährleistet einen minimalen Stromverbrauch von ca. 2 kW. Dies senkt die Kosten und führt zu niedrigeren Gesamtbetriebskosten. Dadurch wird eine umweltfreundliche Produktion für die Kunden gefördert.

Nahezu wartungsfrei

JetScreen! CS benötigt keine Verbrauchsmaterialien wie Wachs, MH-Lampen / UV-Lampen / LEDs oder DMD-Chips. Die Lüscher Wartungssoftware führt den Bediener durch die einfachen Wartungsaufgaben und garantiert hohe Zuverlässigkeit. JetScreen! CS ist mit einem Anschluss für Remote Support Service ausgestattet, der über das Internet direkt mit unserem technischen Support verbunden werden kann.
